Áttekintés a WSCAD ELECTRIX 2021 programról


Új termékünk, a WSCAD ELECTRIX 2021 a legerősebb E-CAD-szoftverünk, amely számos újítást és fejlesztést tartalmaz. Itt a legfontosabbakat mutatjuk be Önnek.


Tartalom
Új tervezőmotor (editor)
A grafikus kártya teljes támogatása
Továbbfejlesztett DXF/DWG-feldolgozás
Single Sign-On
További általános újítások
Fejlesztések a Building Automation technológiában
Fejlesztések az Electrical Installation technológiában
Interfészek
Egyéb fejlesztések



Új tervezőmotor (editor)

A WSCAD szoftver tervezőmotorja teljesen új fejlesztés. Ezáltal az ELECTRIX 2021 tisztán 64 bites alkalmazásként a lehető legjobban fel van készítve a jövendő kihívásokra. A tervezőmotor (editor) a programnak az az egysége, amely a tervlapok felépítéséért és szerkesztéséért felelős.

Így sok kisebb-nagyobb változás történt az objektumok elhelyezésében és eltolásában, és a dokumentumokon keresztül történő görgetésben. Ez egyszerűbbé teszi a munkát és támogatja a felhasználót a képernyőn végzett munkájában.
Emellett a teljes tervezési folyamatot felgyorsítottuk és javítottuk. Néhány további javulás az új tervezőmotor eredményeképpen:

  • A rajzterület kb. 5x nagyobb, mint a választott lapformátum.
  • A lap már nincs baloldalt fent rögzítve. A lap feletti és bal oldalán lévő terület most már használható.
  • A rajzterületen lévő objektumok már akkor kiemelve jelennek meg, ha a kurzor megérinti őket (mouse over).
  • Az egérgörgővel duplán kattintva (= F4 billentyű) a teljes lapra zoomol.
  • Az objektumokat könnyebben el lehet helyezni egy vonalra, mivel a vonal „megfogja” az objektumot, akkor is, ha a befogás ki van kapcsolva.
  • Ha objektum elhelyezésekor, rajzolásakor vagy eltolásakor a piros szálkereszt egy másik objektumhoz közelít, az objektum megfogási pontjai láthatóvá válnak.
  • Objektum eltolásakor már nem kell lenyomva tartani az egérgombot, egy újabb kattintással elhelyezhető az objektum.

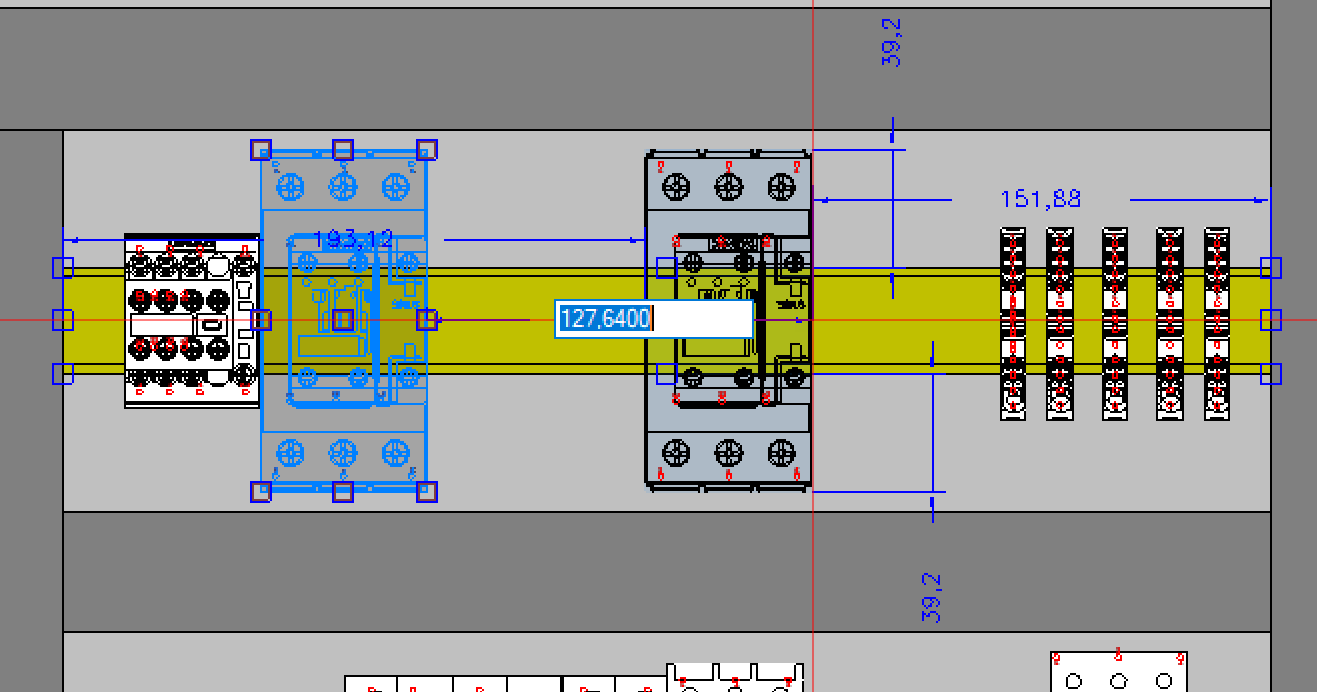

  • Amikor elemeket tol el vagy másol CE- vagy EI-lapokon, a Tab billentyűvel különböző beviteli mezőkbe válthat és azokban közvetlenül megadhat koordinátákat, szögeket, hosszakat vagy távolságokat.
  • Javítottuk a több objektumon végzett igazítás funkciókat. Most jelentősen egyszerűbb meghatározni a referenciaobjektumot, amelyhez a többi objektumnak igazodnia kell.




A grafikus kártya teljes támogatása

További teljesítménynövekedést jelent a professzionális NVIDIA és AMD grafikus kártyák hardverének javított támogatása. Ezzel a rajzterületen történő zoomolás és eltolás jelentősen gördülékenyebb és gyorsabb, nagyobb teljesítőképességet kínál a nagy felbontású monitorokkal dolgozó, modern több képernyős munkahelyeken.



Továbbfejlesztett DXF/DWG-feldolgozás

A DXF/DWG-fájlok most jobban integrálhatók a WSCAD szoftverbe. Ehhez már nincs szükség WSCAD-formátumba történő konvertálásra. Új projektlap létrehozásakor a Projektlap(ok) létrehozása dialógusban az A DWG-lap alapján jelölőnégyzettel közvetlenül egy DXF/DWG-fájlra lehet hivatkozni. Ennek során a projektmappa Graphics könyvtárában automatikusan létrejön a DXF/DWG-fájl másolata. E másolat tartalma jelenik meg a projektlapon és ott szerkeszthető. Az elemeket el lehet tolni és ki lehet törölni, és minden létező fólia automatikusan bekerül a WSCAD fóliakezelésébe. Ez jelentős időnyereséget eredményez, különösen olyan nagy DXF/DWG-fájlok esetén, amelyek sok 100.000 elemet tartalmaznak.

Egy már beágyazott DXF/DWG-fájlt a DWG-funkciók| DWG-alapúvá alakítani jobbgombos paranccsal lehet hivatkozott DXF/DWG-fájllá átalakítani.



Single Sign-On

Az újonnan bevezetett Single Sign On (SSO – egyszeri bejelentkezés) segítségével egyetlen WSCAD-fiókkal használhatja a WSCAD ELECTRIX szoftvert, a wscaduniverse.com adatportált és az új WSCAD shopot. Ehhez csak egyszer kell regisztrálnia a WSCAD-nél. Ha már létrehozott egy fiókot a wscaduniverse.com oldalon, használja egyszerűen azokat a felhasználói adatokat. Természetesen bejelentkezés nélkül is használhatja a WSCAD szoftvert, azonban így nincs hozzáférése az online funkciókhoz, mint pl. az alkatrészadatok importálása a wscaduniverse.com-ról vagy hibajegyek létrehozása, valamint nincs lehetősége a WAGO, a Schneider Electric és az ELMEKO interfészeit használni.



További általános újítások

  • A WSCAD ELECTRIX 2021 már csak 64 bites verzióban érhető el és csak 64 bites Windows 10 operációs rendszeren fut. A 64 bites verzióban jelentősen több memóriát (RAM) lehet használni, és ezzel nagy projekteket és DXF/DWG-fájlokat gyorsan feldolgozni. Az új elemző szoftverünk a telepítés során ellenőrzi, hogy a WSCAD-adatbázisokhoz szükséges 64 bites Access-adatbázismotor megvan-e a számítógépen. Ha nincs, a szoftver segítségével telepíthető.
  • Kompatibilitás a WSCAD SUITE 2018, WSCAD SUITE X és WSCAD SUITE X PLUS programokkal le- és felfelé.
  • Javítottuk a teljesítményt nagyon sok (>50) sorkapcsot tartalmazó sorkapocssorok létrehozásánál és szerkesztésénél.
  • Felgyorsítottuk a sok összeköttetést tartalmazó lapok megnyitását.
  • A rajzterületen alkalmazott vonalvastagságok, pl. a kereteknél és a közegeket jelölő összekötő vonalaknál, a lap tulajdonságaiban és a PDF-exportnál a Vonalak megjelenítése pixelvastagságban opció segítségével megjeleníthetők pixelvastagságban is.
  • A projektböngészőben most egyszerre több kijelölt projektnél be- vagy kikapcsolható a projektspecifikus konfiguráció az új Projektspecifikus konfiguráció jobbgombos menüparanccsal.
  • Fájlok exportálásakor használhatja az új <ProjectPath>, <DateYYYYMMDD> és <TimeHHMMSS> elérési út-változókat a mappa elérési útvonalában és a fájlnévben.
  • E-PLAN-nal készített Excel-formátumú sorkapocsterveket lehet importálni az anyagböngésző segítségével.
  • A WSERPSyncTool is elérhető 64 bites verzióban.




Fejlesztések a Building Automation technológiában


A Building Automation technológiában az alábbi fejlesztések valósultak meg:

  • 300 átdolgozott és új makrót szállítunk az épületautomatizáláshoz (pl. hűtéstechnika).
  • Már támogatjuk az érkező új VDI 3814 irányelvet. Itt a VDI 3814 és 3813 funkciólistái egy funkciólistában egyesülnek. Ezt az új funkciólistát már tartalmazza a WSCAD szoftver.

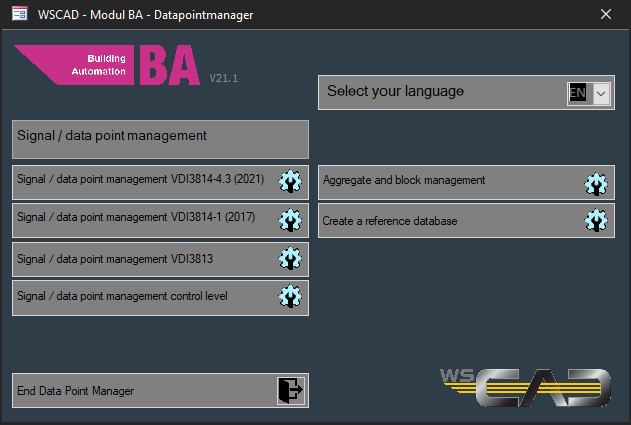

  • Módosítottuk az adatpontkezelést. Most tulajdonságokat (pl. BACnet) lehet adni kényelmesen minden egyes adatponthoz.
  • Új mezőkkel bővítettük a BA-alkatrészadatbázist a kommunikációs profilhoz. Ezeket a mezőket ki lehet értékelni az új funkciólistában.
  • A BA-adatpontok dialógusba és az adatpontkezelőbe új opciómezők és új oszlopok kerültek. Emellett az új mezőkhöz létrehoztunk az anyaglistához való (lásd helykijelölők az anyaglistához) és a funkciólistához való (helykijelölők a funkciólistához) helykijelölőket.
  • A funkciólistákhoz hozzáadtuk a „Jel kategorizálása“, „Magyarázat“ és „BA objektummegnevezés“ helykijelölőket.
  • Kibővítettük a BKS_Open adatpontkulcs-plugint. Most olyan kiegészítő adatokat is kiválaszthat, amelyeket a projekt előbeállításaiban definiált a gyűjtőmappákhoz és lapokhoz. Így most több projekt-, gyűjtőmappa- és lapinformációt használhat az adatpontkulcsok automatizált generálásához.
  • A Project Wizard bővítménnyel létező adatpontokat lehet egy PLC vagy DDC csatornáihoz rendelni, hogy a kapcsolási rajzok automatizált generálásakor minden jel helyesen legyen hozzárendelve.




Fejlesztések az Electrical Installation technológiában

Az Electrical Installation technológiában az alábbi fejlesztések valósultak meg:

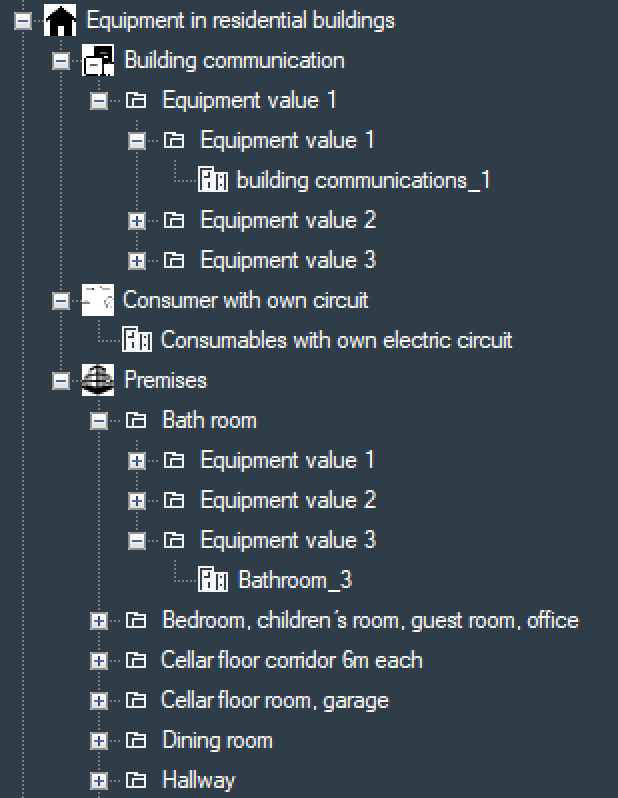

  • 50 új, RAL-RG 678 irányelvnek megfelelő makrót szállítunk a villamos installációhoz. Ezekkel a standard makrókkal jelentősen gyorsabban lehet létrehozni az installációs terveket.
  • A fallánc két új jobbgombos menüpontja, a Helyiség közvetlen befejezése és a Helyiség befejezése tükrözve segítségével a befejezetlen helyiséget automatikusan létrehozathatja.
  • Az ajtókat és ablakokat falba történő beillesztéskor a fal a „mágnes” funkcióval „befogja”.
  • A program megakadályozza, hogy az ajtókat és ablakokat a falakon kívül helyezzük el.
  • Az Extrák | Vizsgálat | Mind funkcióval az EI-fektetőrendszerek hibás vagy hiányzó összeköttetési pontjai megjeleníthetők a hibalistában.




Interfészek

Schneider Electric ProClima interfész

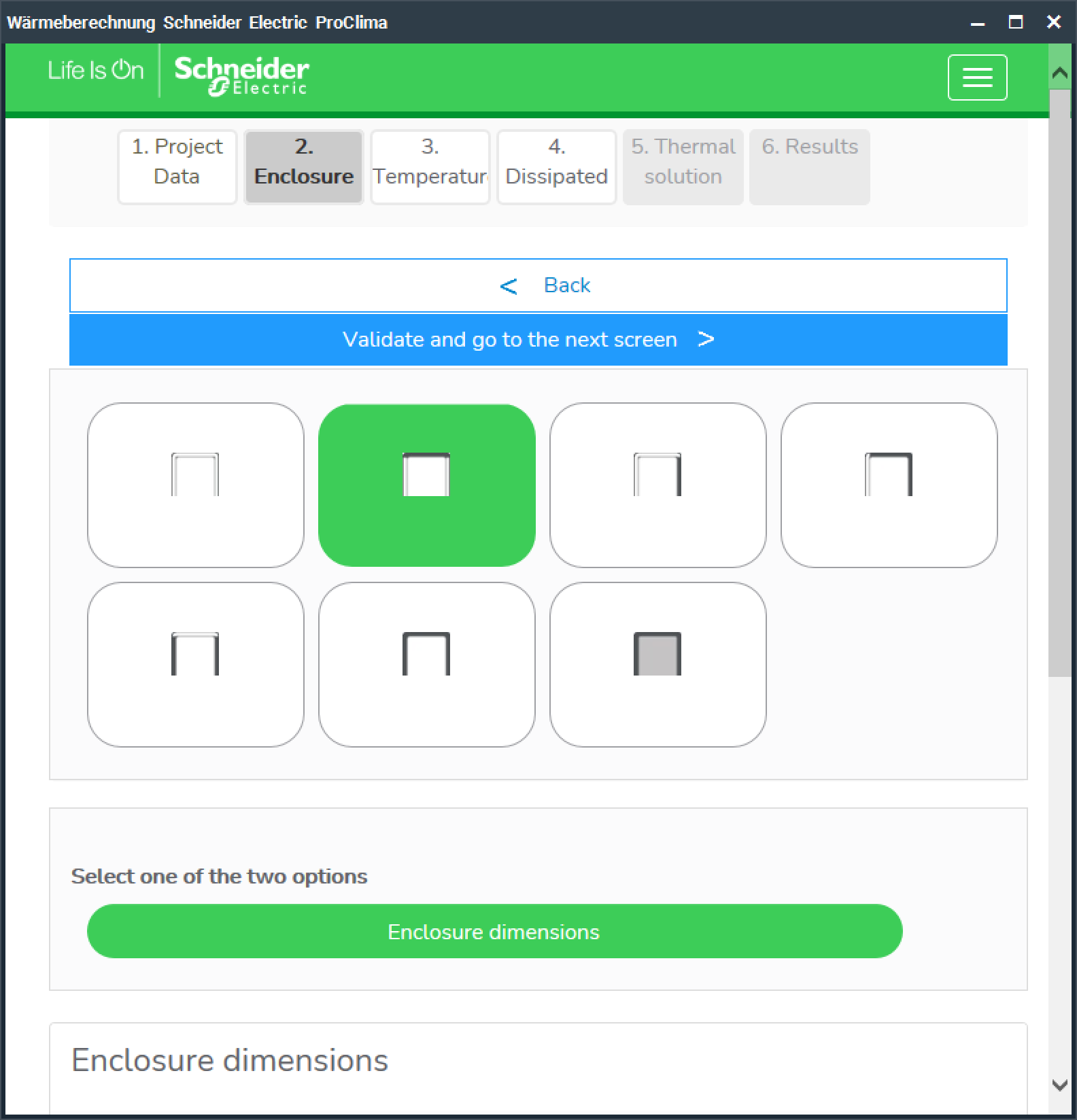

Új interfész érhető el a kapcsolószekrény-klimatizálás számításához a Schneider Electric ProClima szoftverével.




Phoenix PROJECT complete interfész

A Phoenix PROJECT complete interfész alábbi import- és exportfunkcióit fejlesztettük:

  • Javítottuk a Phoenix PROJECT complete planning export és import funkciókat az emeletes sorkapcsokat, a sorkapocssorok tervjel-megjelenítését, valamint a vezetékhidakat és keresztösszekötőket illetően.
  • A Phoenix PROJECT complete marking export funkcióban a WSCAD szoftverből átvett kimeneti mezőkre vonatkozó fejlesztések történtek.
  • Sorkapocssorok sorkapocskezelőből a Phoenix PROJECT complete szoftverbe történő exportálását javítottuk.




Siemens TIA-Portal interfész

A Siemens TIA-Portal interfész az alábbi funkciókkal bővült:

  • Bővítettük az olyan PLC-modulok importálását, amelyek több elemből, pl. egy fő- és egy alapegységből állnak.
  • Most már támogatott az aktuális V1.2.0 verziójú TIA-fájlformátum. Ezáltal a felhasználóknak lehetősége van rá, hogy használják a formátum új definícióit a WSCAD szoftverbe történő importálásnál. A WSCAD szoftverből történő exportáláskor választható a régi (V1.0.0/V1.1.0) vagy az új formátum.




Interfész a PRO.FILE PLM-rendszerhez

A PRO.FILE PLM-rendszer interfésznél néhány kisebb javítást és fejlesztést végeztünk el. A projekt vagy akár egyes dokumentumok most egy lépésben menthetők minden választott nyelven külön PDF-fájlba és átvihetők a PRO.FILE rendszerbe. WSCAD-projekt PRO.FILE-ba történő mentésekor a projekt metaadatai a DXF- és PDF-típusú dokumentumtípusokba is bekerülnek.

A WSCAD-PRO.FILE-beállításokban a PRO.FILE dokumentumattribútumokhoz saját kezűleg létrehozott, projektspecifikus felhasználói attribútumokat lehet rendelni.



Egyéb fejlesztések

  • Különböző projektcsoportokon belül további azonos nevű projektcsoportokat is létre lehet hozni (pl. A ügyfél | 2021 és B ügyfél | 2021). A projektneveknek azonban egyértelműnek kell lenniük és nem egyezhetnek meg egy csoport nevével.
  • Feketedoboz vagy készülék-doboz esetén a program megakadályozza, hogy több kivezetést rakjunk le egy helyre.
  • A sorkapocskezelő Böngésző felületén a már létrehozott vezetékhidak és a vezetékhidak változásai is megjelennek.
  • Ha a kábelkezelő fanézetében kicserélünk két, már elhelyezett kábelt, a csere azonnal megjelenik a fanézetben.
  • Az Extrák | Beállítások (opciók) | Megjelenítés pontban található új Aláhúzásos kiegészítések elrejtése, pl. tartozékoknál (-F1_1-ből -F1 lesz) opcióvala program minden elemnél (pl. a tartozékoknál is) elrejti az aláhúzás karakteres kiegészítéseket.
  • A mágneskapcsoló-kezelés Érintkezőtükrök helyreállítása funkciójának futtatása után minden láthatóra állított érintkezőtükör látható és minden rejtettre állított érintkezőtükör rejtett marad.
  • Ha az anyaglista generálásakor az Alkatrészadatok az adatbankból opció aktív, a megadott tartozékok adatai is bekerülnek a listába.
  • A Párhuzamos összeköttetéseket is adja ki opcióval korrektül jönnek létre a huzalozási tervek.

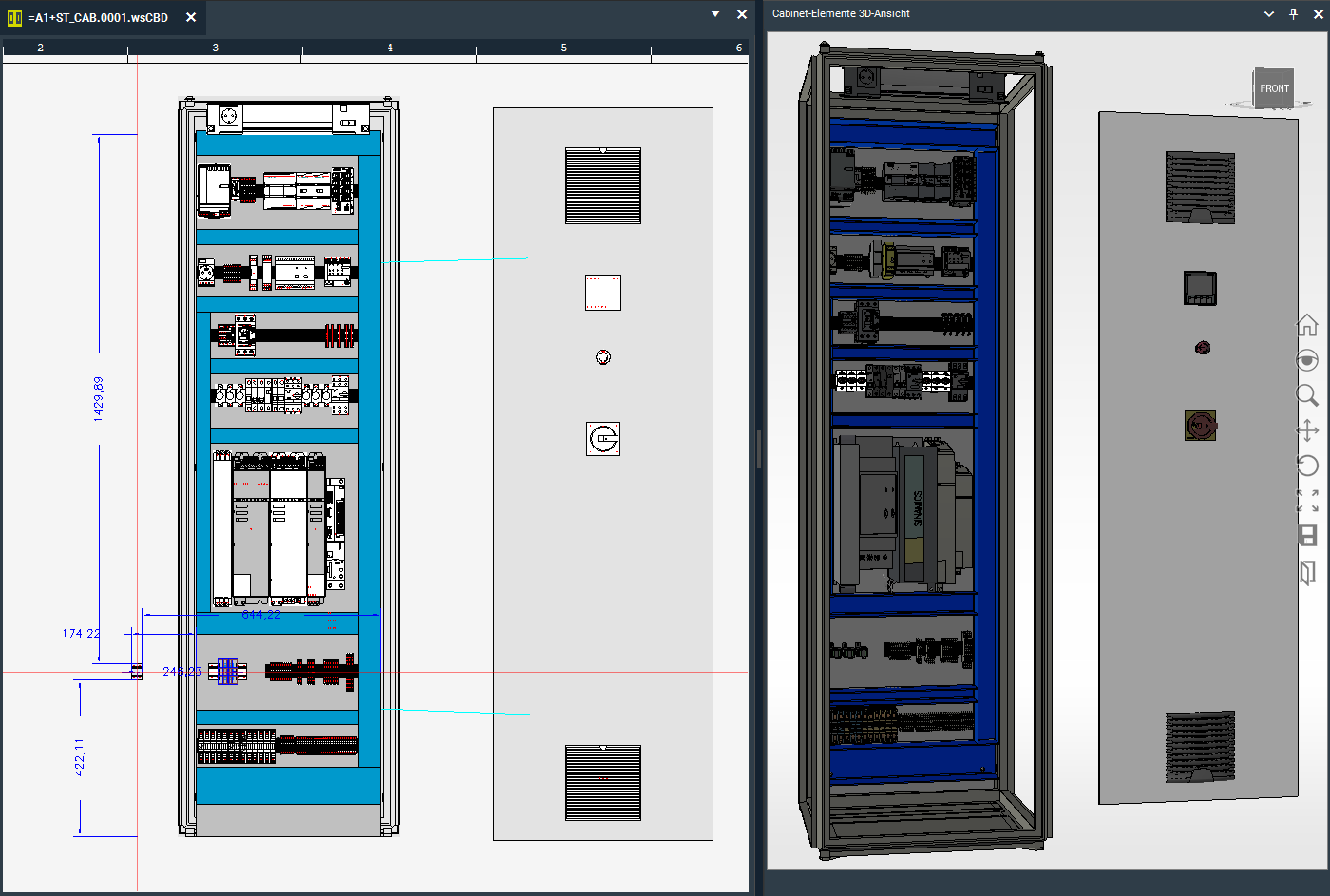

  • CE-lapokon belül duplikált elemek közvetlenül elhelyezhetők a szekrényajtón, a szerelési segédlet nem akadályozza meg.
  • SQL-Express-adatbázis sikeresen importálható meglévő WSCAD-alkatrész-adatbázisba (MDB vagy SQL).


Forrás: WSCAD Blog (tekintse meg angol nyelven)
